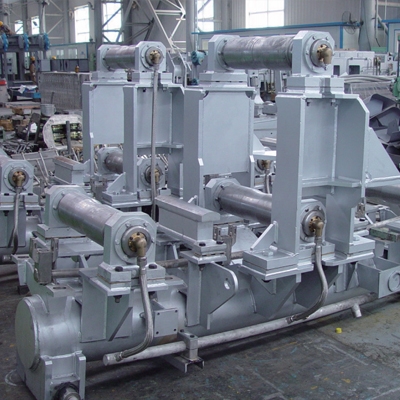

大连异性钢扇形段作为冶金连铸设备中的核心部件，其选型直接关系到连铸生产的稳定性、铸坯质量和设备使用寿命。

一、异性钢扇形段的基本概念与功能

异性钢扇形段是指用于连铸机弧形段或水平段的特殊扇形段，主要用于生产异型断面钢坯（如工字钢、槽钢等异型材的连铸坯）。与传统板坯、方坯扇形段相比，异性钢扇形段具有以下特点：

辊列设计复杂，需适应异型断面形状

支撑结构特殊，需承受不均匀载荷

冷却系统差异化，需满足异型断面冷却需求

导向装置精密，确保铸坯形状精度

二、异性钢扇形段选型的关键参数

1.铸坯断面参数

这是选型的主要考虑因素，包括：

断面形状：H型、工字型、槽型等不同类型

断面尺寸：腹板高度、翼缘宽度、腰厚等关键尺寸

断面面积：直接影响扇形段承载能力设计

断面不对称度：影响辊列布置和受力均衡性

2.冶金长度参数

冶金长度要求：根据钢种和拉速确定所需冶金长度

扇形段数量：冶金长度除以单个扇形段长度

分段方式：直线段、弧形段、矫直段的分配比例

3.机械结构参数

辊径与辊距：辊径通常为铸坯厚度的1.1-1.3倍，辊距为辊径的3-5倍

辊身长度：应比铸坯至大宽度大50-100mm

开口度调节范围：需考虑铸坯收缩和鼓肚量

对中装置精度：通常要求±0.5mm以内

4.材料与强度参数

辊子材料：通常采用耐热合金钢（如42CrMo）

轴承类型：多采用双列调心滚子轴承

许用应力：关键部件安全系数不低于2.5

热变形余量：考虑工作温度下的尺寸变化

5.冷却系统参数

冷却水量：根据铸坯断面和拉速计算

冷却水压力：通常0.3-0.6MPa

喷嘴布置：需匹配异型断面形状

分区控制：腹板与翼缘可能需要差异化冷却

6.驱动与控制参数

驱动方式：电动机械驱动或液压驱动

调速范围：应覆盖工艺要求的拉速范围

位置控制精度：通常±0.1mm

压力控制精度：夹紧力控制±5%以内

三、选型过程中的特殊考量

1.异型断面带来的特殊要求

非对称载荷处理：需加强受力较大一侧的支撑

辊缝形状匹配：辊子轮廓需与铸坯形状准确配合

导向装置设计：防止铸坯跑偏或扭转

2.钢种适应性考量

高碳钢：需要更大的辊缝收缩余量

不锈钢：需考虑更高的辊子冷却要求

合金钢：需匹配其高温强度和相变特性

3.生产节奏匹配

至大拉速：决定扇形段动态性能要求

换断面时间：影响扇形段快速更换设计

检修周期：决定设备可靠性和维护性要求

四、选型流程与方法

收集基础数据：包括产品大纲、钢种特性、工艺参数等

初步方案设计：确定扇形段数量、布置方式和基本参数

力学计算验证：进行强度、刚度、热变形等校核

冷却系统计算：确保冷却能力满足工艺需求

驱动系统选配：根据负载特性选择合适驱动方式

控制系统配置：确定检测点和控制策略

方案优化调整：基于计算结果进行参数优化

终方案确定：形成完整的选型技术规格书

五、常见选型误区与避免方法

忽视断面特殊性：简单套用常规扇形段参数

解决方法：针对异型断面特点进行专项设计

低估热负荷影响：导致辊子变形过大

解决方法：进行详细的热力学耦合分析

冷却系统设计不足：造成铸坯冷却不均

解决方法：采用分区独立控制的冷却系统

驱动能力不足：在高拉速时出现打滑

解决方法：根据至大工况计算驱动需求

维护性考虑不周：导致检修困难

解决方法：采用模块化设计，预留检修空间

异性钢扇形段的选型是一项系统工程，需要综合考虑工艺、机械、电气、液压等多方面因素。正确的选型不仅能保证连铸生产的顺利进行，还能提高铸坯质量、降低能耗和减少维护成本。在实际选型过程中，建议与有经验的扇形段制造商密切合作，充分利用其工程经验和技术积累，同时结合自身生产特点进行定制化设计，终获得更优的扇形段配置方案。
