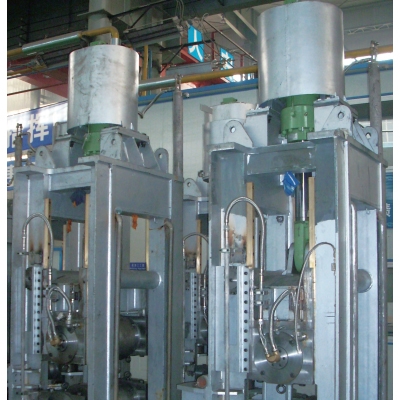

异性钢扇形段是冶金连铸设备中的关键部件，主要用于支撑和引导铸坯，确保连铸过程的稳定性和铸坯质量。以下是异性钢扇形段的详细技术参数和指标说明：

一、基本结构参数

扇形段半径：通常为5-12米，根据连铸机弧形半径设计确定，直接影响铸坯的弯曲变形程度。半径精度要求±0.5mm/m。

扇形段开口度：指上下框架之间的至大距离，范围一般在200-400mm之间，可调范围±50mm，以适应不同厚度铸坯需求。

扇形段长度：单段长度通常为1.2-2.4米，各段长度可根据工艺要求组合设计，累计长度误差不超过±1mm。

辊列布置：采用密排辊设计，辊间距通常为120-180mm，特殊区域可加密至80mm，确保铸坯支撑均匀。

二、机械性能参数

承载能力：静态承载≥300kN/m，动态承载≥200kN/m，能够承受铸坯鼓肚力和热应力。

框架刚度：在至大载荷下，框架挠度≤0.3mm/m，确保铸坯变形控制在允许范围内。

对中精度：各扇形段间对中误差≤±0.2mm，辊子对中精度≤±0.1mm。

振动特性：固有频率≥50Hz，避免与连铸工艺频率共振，振幅控制在0.05mm以内。

三、辊子系统参数

辊子直径：通常为φ120-φ200mm，采用阶梯式设计，入口端直径较大，出口端逐渐减小。

辊身长度：比铸坯宽度大50-100mm，确保全宽度支撑，长度公差±0.5mm。

辊子材质：采用高强度合金钢，如42CrMo、H13等，表面硬度HRC45-55，芯部硬度HRC30-35。

辊子轴承：采用耐高温双列圆柱滚子轴承，工作温度可达200℃，寿命≥8000小时。

辊子冷却：内冷式设计，水流量5-15L/min·辊，冷却水压力0.3-0.6MPa。

四、驱动系统参数

驱动方式：电动机械驱动或液压驱动，电动驱动采用伺服电机，功率5.5-15kW。

调速范围：0.5-3.0m/min无级调速，速度控制精度±0.5%。

传动比：通常为10:1至20:1，确保足够的扭矩输出。

位置控制：采用值编码器，重复定位精度±0.05mm。

五、液压系统参数

工作压力：液压系统额定压力21MPa，至大压力25MPa。

夹紧力：单辊夹紧力20-50kN可调，总夹紧力可达500kN以上。

响应时间：液压系统响应时间≤0.1s，确保快速调整。

同步精度：多缸同步误差≤±0.2mm。

六、冷却系统参数

喷淋水量：10-30L/min·m²，根据铸坯温度和拉速自动调节。

喷嘴布置：采用矩阵式布置，间距80-120mm，覆盖整个铸坯表面。

水压控制：工作压力0.2-0.8MPa可调，压力波动≤±5%。

水质要求：悬浮物≤50mg/L，硬度≤100mg/L，pH值6.5-8.5。

七、电气控制系统参数

PLC控制：采用工业级PLC，扫描周期≤10ms，I/O点数≥256点。

HMI界面：15英寸以上触摸屏，刷新频率≥60Hz，支持多语言切换。

通讯协议：支持PROFIBUS-DP、Ethernet/IP等主流工业通讯协议。

传感器精度：温度传感器±1℃，位移传感器±0.01mm，压力传感器±0.5%FS。

八、材料与制造参数

框架材质：采用Q345B或ASTM A572 Gr.50低合金高强度钢，焊接后消除应力处理。

加工精度：轴承座孔同轴度≤φ0.02mm，安装面平面度≤0.05mm/m。

表面处理：关键摩擦面镀硬铬处理，厚度0.05-0.1mm，硬度≥HRC60。

装配精度：辊子平行度≤0.1mm/m，辊缝均匀性≤±0.15mm。

九、使用环境参数

工作温度：-20℃至+200℃，短期可承受300℃高温。

环境湿度：≤90%RH（无凝露）。

抗震等级：能承受0.3g水平加速度的振动。

防护等级：电气部件IP54，机械部件IP23。

十、可靠性指标

平均无故障时间：MTBF≥5000小时。

使用寿命：核心部件≥8年或150万吨钢产量。

维护周期：计划性维护间隔≥3个月。

备件更换时间：单个辊子更换≤2小时，整段更换≤8小时。

以上参数构成了异性钢扇形段完整的技术指标体系，实际应用中需根据具体连铸工艺要求进行调整优化，确保设备性能与生产工艺的更佳匹配。
